データの取得

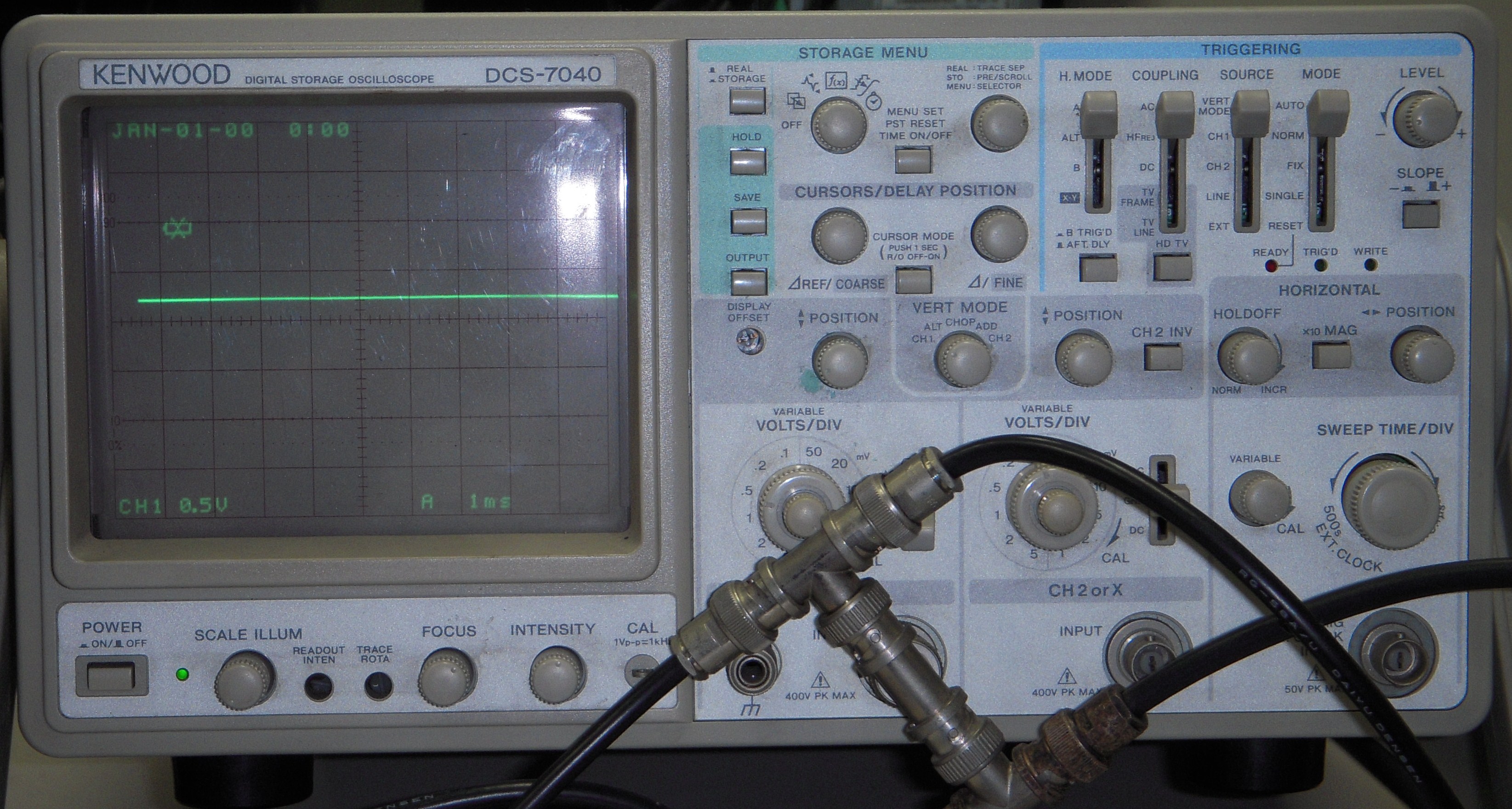

この実験では電圧値を測定します。右のノイズ発生装置は１００Vの交流電圧を直流電圧に変換していますが、その際にわざと熱雑音（電子の運動の熱的な揺らぎによって電流や電圧がゆらぐこと）が入るようにしています。DC Function, DC level, noise levelのスイッチがありますが、貼ってある紙の記載に従って設定します。（通常は触る必要はありません。）これをオシロスコープで観察すると、電圧の値が上下に変動していることが分かります。

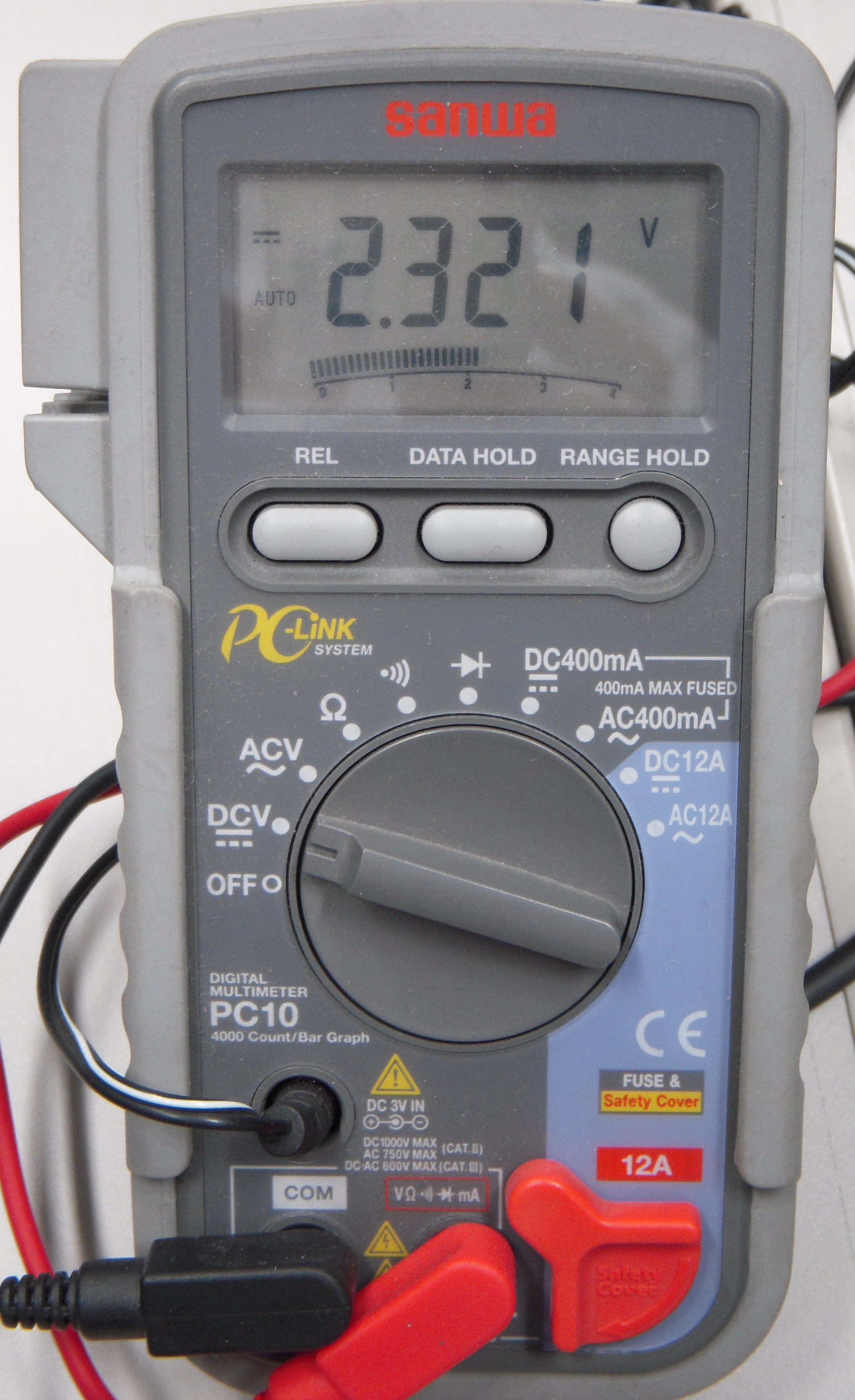

このノイズ発生装置の出力をデジタルマルチメータ（DMM)に接続しています。スイッチをDCVの位置にして直流電圧を測定します。液晶画面に電圧値が表示されます。しばらく放置していると、表示が消えることがありますが、一度OFFに戻してからDCVにすると復活します。

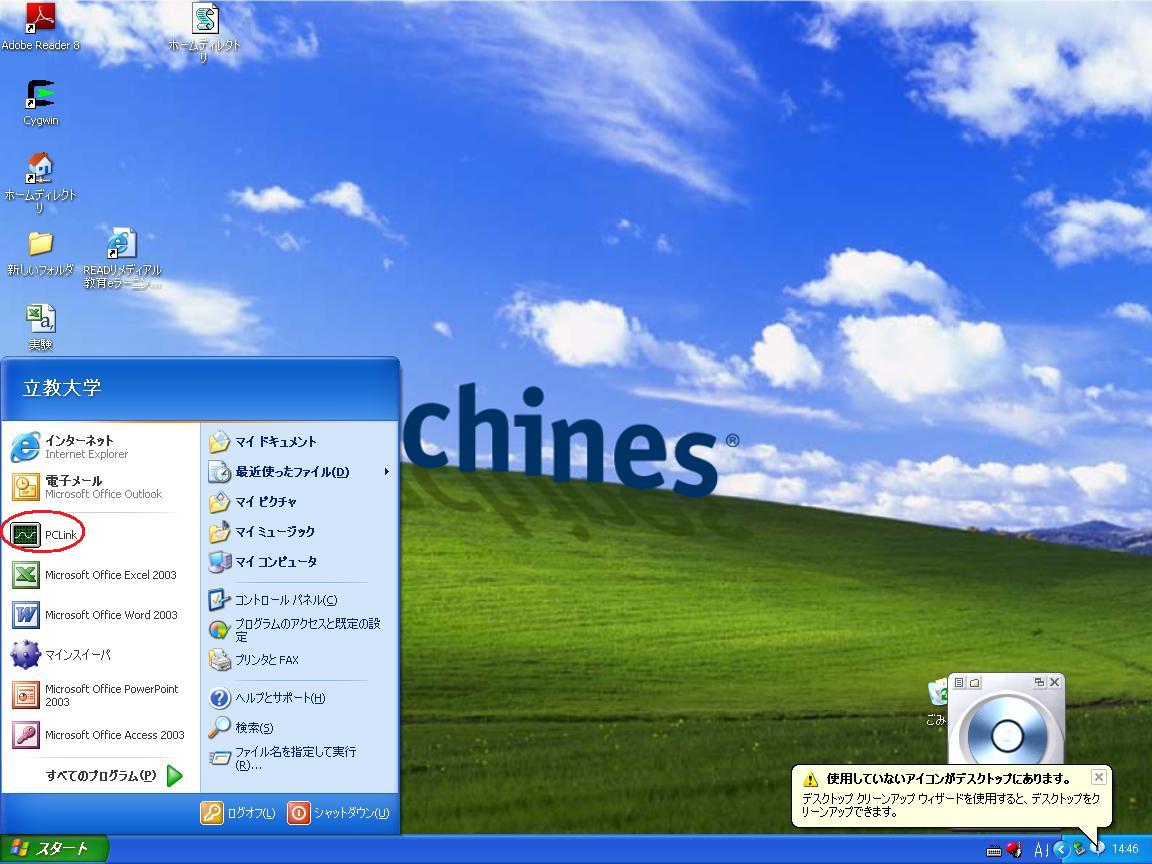

デジタルマルチメータの出力をPCに取り込みます。 PCの起動方法、パスワードは担当教員、TAに聞いて下さい。 STARTメニューからPCLinkを選んで起動します。

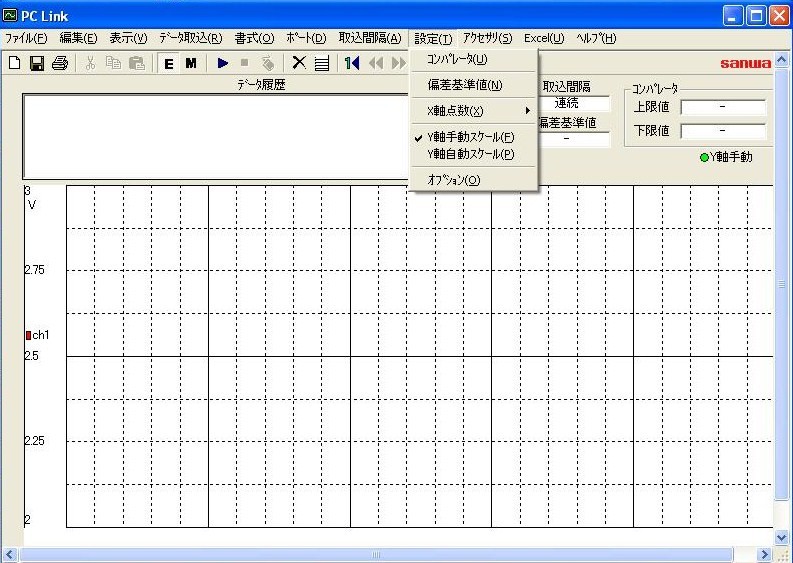

図のような画面がでますので、設定メニューでX軸点数、Y軸スケールなどをテキストに記載されているように設定します。（通常は変更する必要はありません。）

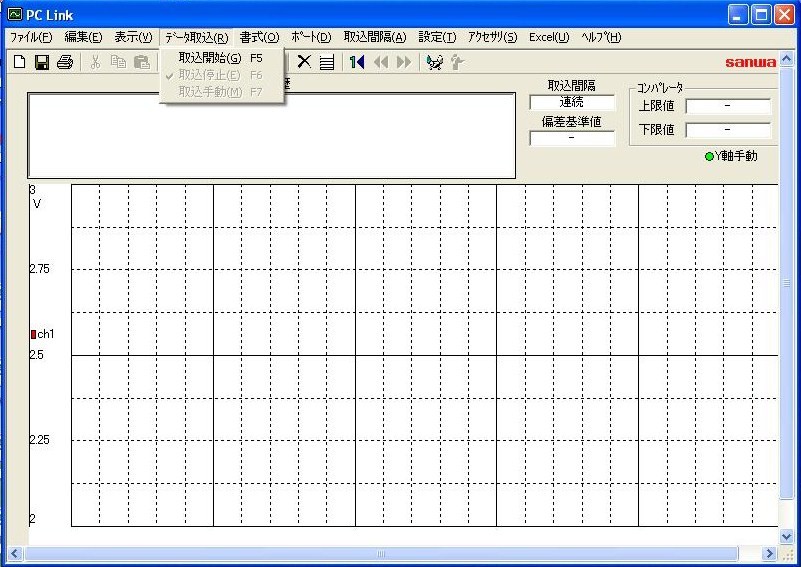

データ取り込みメニューから取り込み開始を選ぶと測定を開始します。

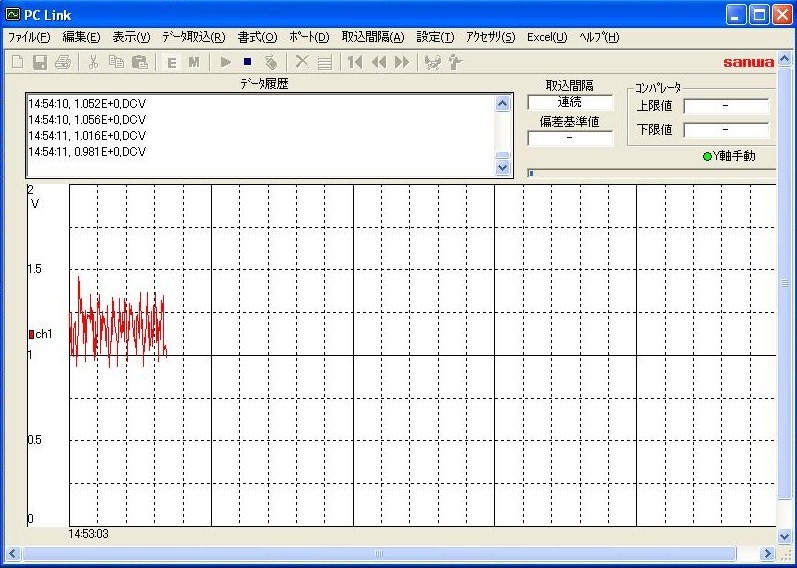

グラフにデータが表示され、左上のウィンドウに値が表示されます。グラフが出ない場合はDMMの表示や接続、Y軸のレンジを確認してください。
グラフが画面いっぱいになるまでデータが取れたら終了です。（約8分かかります。）データ取り込みメニューで取り込み停止にし、データをUSBメモリなどに保存して交代（あるいはシャットダウンしてください。
